閘閥是用于供水系統和一般工業管道的接通和切斷裝置，閘閥的啟閉件是閥板，閥板的運動方向與流體的流動方向向垂直，閘閥只能做全開和全關，不能用來調節和節流?，F有的閘閥采用圓柱體結構，閥體為圓中法蘭，該閘閥存在一些缺點，閘閥重量大，閘閥采用金屬密封，存在密封不良、漏水的現象。

為解決現有技術存在的技術問題，新型軟密封閘閥，在保證閥體強度和剛度的同時，減輕了閘閥的重量，閥板的密封效果好，穩定性好。

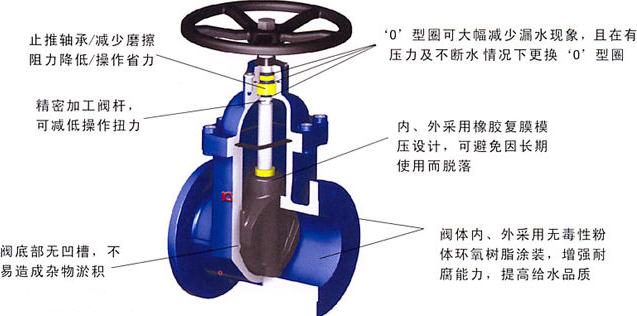

法蘭式軟密封閘閥，包括閥體，閥體上開有流體通道，閥體的一端布置有進液法蘭盤，進液法蘭盤上開有多個螺紋孔，進液法蘭盤通過多根螺栓與進液管連接，閥體的另一端布置有出液法蘭盤，出液法蘭盤上開有多個螺紋孔，出液法蘭盤通過多根螺栓與出液管連接。

閥體的頂部固定有下閥蓋，下閥蓋的上部通過上閥蓋蓋合，形成中空的內腔，上閥蓋的上部活動連接有支架。

閥體內裝有閥座，閥座的上端開有上環形卡槽，上環形卡槽內裝有上環形密封膠圈，閥座的下端開有下環形卡槽，下環形卡槽內裝有下環形密封膠圈，上環形密封膠圈和下環形密封膠圈實現了軟密封，閥板的密封效果好。

閥座內裝有閥板，閥板通過螺母與閥桿連接，閥桿依次穿過下閥蓋、上閥蓋、支架后與手輪連接，閥板易拆裝，可更換，閥桿的轉動帶動閥板同步升降，閥板上升，流體通道開通，閥板下降，流體通道關閉。

閥板整體為楔形結構，包括板本體、設置在板本體上端的上密封端和設置在板本體下端的下密封端，上密封端為外擴型結構，上密封端的上端開有上卡槽，下密封端的下端開有下卡槽，楔形的閥板結構強度好，重量輕，不會出現密封不良和漏水現象。

閥桿與上閥蓋之間設有填料卡環，填料卡環包括石墨填料本體，石墨填料本體的上端面上設置有上復合環體，上復合環體由從上至下依次疊加的盤根環、第一石墨填料環、第二石墨填料環組成，石墨填料本體的下端面上設置有下復合環體，下復合環體由從下至上依次疊加的盤根環、第一石墨填料環、第二石墨填料環組成。上復合環體在自上而下和下復合環體在自下而上的壓縮過程中提高了位于中間的石墨填料環本體的側向脹開能力，既避免了填料卡環安裝后石墨填料環本體的壓縮不充分，又保證了填料卡環的整體密實和側向受力均勻，從而有效提高了填料卡環填料的密封性能，密封性強，耐高壓，耐腐蝕性強。

手輪通過閥桿螺母與螺桿連接，支架的頂部通過端蓋蓋合，支架上的頂部還螺紋連接有壓注油杯，壓注油杯的注油端朝向閥桿螺母布置。

閥桿螺母包括由下至上依次布置的下圓柱體、中間圓柱體和上圓柱體，上圓柱體的外徑小于中間圓柱體的外徑，中間圓柱體的外徑小于上圓柱體的外徑，上圓柱體上開有環形卡槽，結構設計合理，可直接鐓制成型，無需另外的機加工，節省材料成本。

支架上布置有填料壓蓋，填料壓蓋與填料卡環之間壓裝有填料壓套，填料壓蓋與上閥蓋之間通過多根螺栓連接，螺栓的下部設有圓環，圓環通過圓柱銷與上閥蓋連接，螺栓的上端穿過填料壓蓋后通過螺母鎖緊。
